Značilni prerez stavbe

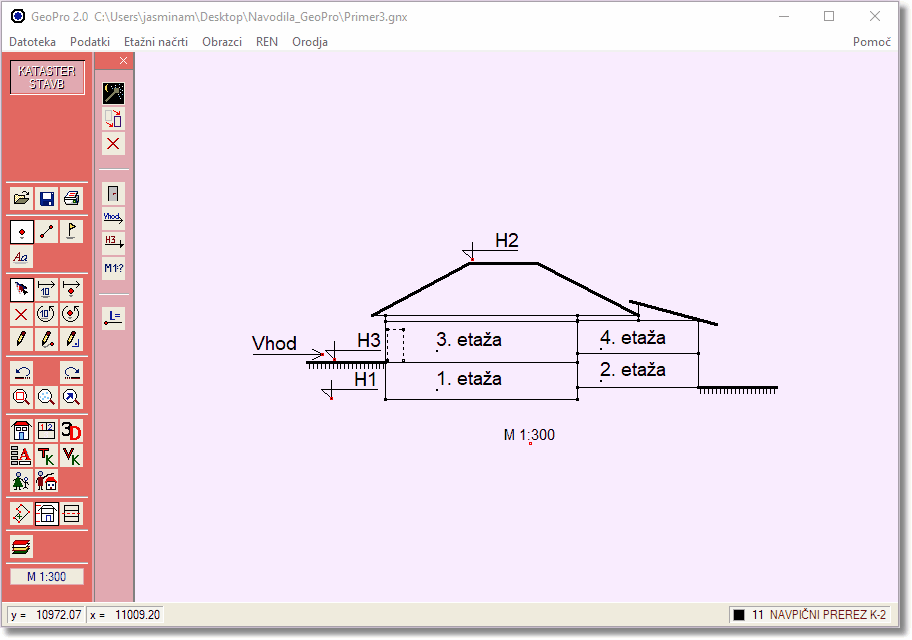

Značilni prerez stavbe je skica, na kateri se označi karakteristične višine stavbe. Je sestavni del obrazca K-2. Primer značilnega prereza stavbe je prikazan na spodnji sliki.

KS_navpicni_prerez_stavbe_primer2

Orodja

Grafično okno za risanje značilnega prereza stavbe odprete s klikom na gumb Značilni prerez . Odpre se dodatna orodna vrstica oz. stolpec s sledečimi orodji:

	Čarovnik	Čarovnik za konstruiranje prereza.
	Kopiraj	Kopiranje navpičnega prereza iz značilnega prereza ali v značilni prerez (kopiranje celotne vsebine razen kot).
	Briši	Brisanje vse grafike navpičnega prereza.
	Vrata	Dodajanje vrat na skico.
	Vhod	Dodajanje oznake za vhod na skico.
	Kota	Dodajanje kot na skico.
	Konstrukcija	Konstrukcija linij z interaktivnim vpisovanjem dolžine.

Grafiki je namenjen sloj 11 NAVPIČNI PREREZ K-2.

Postopek izdelave značilnega prereza

Značilni prerez stavbe lahko konstruirate na tri načine:

•	ročno z dodajanjem posameznih elementov (linij, vrat, kot in vhoda),

•	s kopiranjem prereza etaž ali

•	s čarovnikom za konstruiranje prereza.

Če izhajate iz prazne slike, je najpreprosteje uporabiti čarovnika za konstruiranje prereza. Odprete ga s klikom na gumb Čarovnik .

carovnik_navpicni_prerez

Nastavite ustrezne parametre glede na dejansko stanje v naravi, nato kliknite na gumb Generiraj prerez. Dobljeno skico lahko popravite s ponovnim zagonom čarovnika, ki si je shranil zadnje nastavitve ali pa z interaktivnim dodajanjem posameznih elementov. To naredite tako, da izberete element Vrata , Vhod ali Kota in orodje Risanje ali Digitalizacija ter kliknite na želeno mesto na skici.

Obliko in velikost elementov določite v meniju Načrti > Privzete vrednosti.

Za konstrukcijo linij uporabite orodje Konstrukcija v kombinaciji z orodjem za Digitalizacijo . Na dnu orodne vrstice se pojavi polje za vnos dolžine povezave. Vtipkajte dolžino, v grafičnem oknu pa pokažite le smer.
